Bộ chuyển điện 1 chiều thành xoay chiều là mắt xích quan trọng trong cấu trúc kỹ thuật của trạm sạc xe điện. Đặc biệt khi tích hợp năng lượng tái tạo, việc chuyển đổi DC sang AC là bước bắt buộc trước khi đưa vào sử dụng. Trong bài viết này, S.TOUCH sẽ giúp bạn hiểu rõ vai trò của thiết bị này trong hệ thống trạm sạc và những lưu ý quan trọng khi triển khai.
1. Bộ chuyển điện 1 chiều thành xoay chiều là gì?
Bộ chuyển điện 1 chiều thành xoay chiều (còn gọi là bộ nghịch lưu – inverter) là thiết bị điện tử công suất có chức năng biến đổi dòng điện một chiều (DC) thành dòng điện xoay chiều (AC) với điện áp và tần số phù hợp để cấp cho thiết bị hoặc hòa vào lưới điện.
2. Khi nào cần chuyển đổi nguồn điện một chiều thành điện xoay chiều?
Việc tích hợp bộ chuyển điện 1 chiều thành xoay chiều (Inverter) trong hệ thống trạm sạc xe điện không phải lúc nào cũng là điều bắt buộc. Nhu cầu này phụ thuộc vào nguồn năng lượng đầu vào và mô hình vận hành mà trạm sạc triển khai.
Trong thực tế, có 2 trường hợp điển hình mà bộ chuyển điện 1 chiều thành xoay chiều trở thành thành phần không thể thiếu:

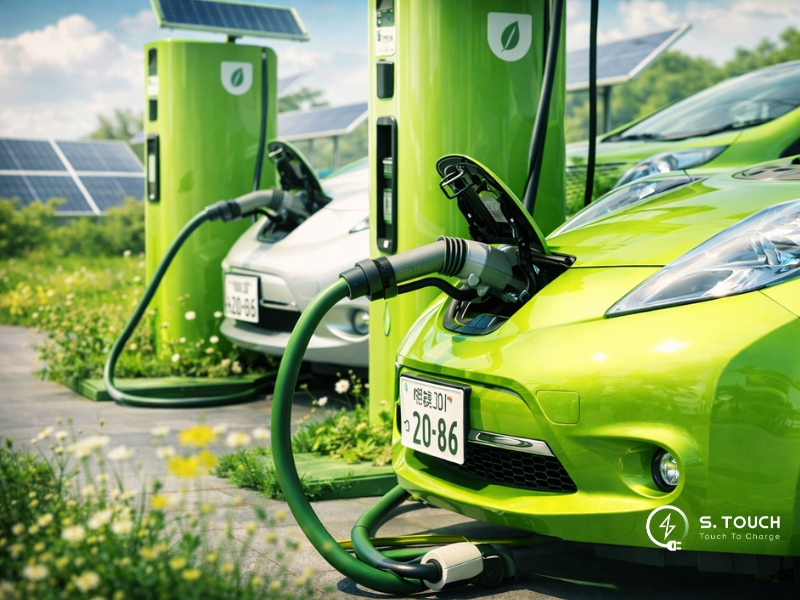

Khi trạm sạc tích hợp điện mặt trời
Các tấm pin mặt trời tạo ra điện một chiều (DC), nhưng hầu hết trụ sạc AC (Level 1, Level 2) lại sử dụng điện xoay chiều (AC).
Vì vậy, ngay khi điện mặt trời được tạo ra và muốn dùng để sạc xe hoặc hòa vào hệ thống điện của trạm, bắt buộc phải có inverter để chuyển đổi từ DC sang AC. Thông qua bước chuyển đổi này, nguồn điện mới có thể phù hợp với trụ sạc.
Khi trạm sạc có hệ thống lưu trữ năng lượng (BESS)
Để hạn chế tình trạng quá tải lưới điện vào giờ cao điểm, nhiều trạm sạc đầu tư hệ thống pin lưu trữ quy mô lớn. Nguồn điện này được tích trữ dưới dạng dòng một chiều (DC).
Vì vậy, khi cần cấp điện cho các trụ sạc sử dụng dòng xoay chiều (AC) hoặc hoàn trả điện về lưới khi công suất dư thừa, hệ thống bắt buộc phải sử dụng Inverter để chuyển đổi từ DC sang AC trước khi đưa vào vận hành.
3. Nguyên lý hoạt động của bộ chuyển điện 1 chiều thành xoay chiều
Trong hệ thống trạm sạc xe điện, việc chuyển đổi từ nguồn điện một chiều (DC) thành điện xoay chiều (AC) được thực hiệnbởi bộ nghịch lưu (Inverter). Đây là một thiết bị điện tử công suất sử dụng các linh kiện bán dẫn như IGBT hoặc MOSFET.
Khi dòng điện một chiều từ pin lưu trữ hoặc hệ thống năng lượng tái tạo đi vào bộ nghịch lưu, các linh kiện bán dẫn sẽ đóng/ ngắt theo tần số cao, tạo ra dòng điện thay đổi chiều liên tục. Quá trình này mô phỏng dạng sóng xoay chiều và tạo thành điện AC có tần số chuẩn (thường 50Hz trong hệ thống tại Việt Nam).
Sau khi được chuyển đổi thành dòng điện xoay chiều, nguồn điện có thể được hòa vào lưới điện, cung cấp cho các thiết bị phụ trợ trong trạm sạc hoặc đưa qua máy biến áp để điều chỉnh điện áp về mức phù hợp trước khi phân phối đến các hệ thống sử dụng.
>>> Xem thêm: Bộ chuyển đổi DC – DC điện áp thấp là gì? Vai trò với trạm sạc xe điện
4. Các loại máy biến áp chuyển đổi nguồn điện một chiều thành điện xoay chiều
Hiện nay trên thị trường có 3 loại bộ chuyển điện 1 chiều thành xoay chiều (Inverter) phổ biến:
Bộ chuyển điện 1 chiều thành xoay chiều (Inverter) sóng vuông (Square Wave Inverter)
Đây là dòng inverter có nguyên lý tạo dạng sóng điện đơn giản nhất. Điện áp đầu ra có dạng sóng vuông thay vì dạng hình sin mượt như điện lưới.
Ưu điểm:
- Cấu tạo đơn giản
- Giá thành thấp
- Hiệu suất chuyển đổi không cao
- Dạng sóng không ổn định
Hạn chế:
- Không phù hợp với thiết bị điện tử nhạy cảm
- Có thể gây nóng thiết bị, tạo tiếng ồn
- Làm giảm tuổi thọ thiết bị
Loại này hiện nay ít được sử dụng trong các hệ thống yêu cầu chất lượng điện cao như trạm sạc xe điện hoặc hệ thống điều khiển thông minh.
Bộ chuyển điện 1 chiều thành xoay chiều (Inverter) giả sin (Modified Sine Wave Inverter)
Inverter giả sin tạo ra dạng sóng gần giống sóng sin nhưng chưa hoàn toàn mượt như điện lưới tiêu chuẩn. Đây là dòng phổ biến ở phân khúc trung cấp.
Ưu điểm:
- Giá thành hợp lý
- Hiệu suất khá
- Có thể dùng cho nhiều thiết bị gia dụng cơ bản
Hạn chế:
- Dòng điện vẫn còn độ méo dạng sóng
- Một số thiết bị công suất lớn hoặc có vi mạch nhạy cảm có thể hoạt động kém ổn định
- Không tối ưu cho hệ thống yêu cầu điện áp chuẩn xác cao
Trong các ứng dụng cần độ ổn định cao như trạm sạc EV, loại này thường không được ưu tiên nếu yêu cầu bảo vệ thiết bị và tối ưu hiệu suất dài hạn.
Bộ chuyển điện 1 chiều thành xoay chiều (Inverter) sin chuẩn (True Sine Wave Inverter)
Đây là dòng inverter cao cấp, tạo ra dạng sóng điện hình sin chuẩn tương đương điện lưới quốc gia (220V/380V – 50Hz).
Ưu điểm:
- Dạng sóng mượt, ổn định
- Độ méo sóng thấp
- Tương thích với mọi thiết bị điện
- Bảo vệ tốt các linh kiện điện tử
Ưu điểm nổi bật:
- Thiết bị hoạt động êm ái, không rung nhiễu
- Phù hợp cho hệ thống sạc xe điện, trung tâm dữ liệu, thiết bị y tế, điều khiển tự động
5. Vai trò của bộ chuyển điện 1 chiều thành xoay chiều trong trạm sạc xe điện
Trong cấu trúc kỹ thuật của một trạm sạc xe điện, inverter là thành phần giúp kết nối và điều phối các nguồn điện khác nhau. Đặc biệt tại các mô hình trạm sạc tích hợp nhiều nguồn năng lượng khác nhau, vai trò của inverter càng trở nên quan trọng.
- Tối ưu vận hành cho các trạm sạc tích hợp năng lượng tái tạo: Tại các trạm sạc xe điện có tích hợp điện mặt trời và hệ pin lưu trữ (BESS), inverter giúp chuyển đổi nguồn DC thành AC để cấp cho trụ sạc xoay chiều và hệ thống phụ trợ. Nhờ đó, trạm có thể tận dụng nguồn điện nội bộ, giảm thiểu chi phí và nâng cao hiệu quả khai thác hạ tầng.
- Cấp điện cho thiết bị phụ trợ trong trạm sạc: Bên cạnh việc hỗ trợ quá trình sạc xe, inverter còn cung cấp nguồn điện AC cho các hệ thống phụ trợ như chiếu sáng, màn hình hiển thị, quạt làm mát và hệ thống quản lý vận hành. Nhờ đó, toàn bộ trạm sạc được duy trì hoạt động ổn định, đồng bộ và đảm bảo hiệu quả khai thác liên tục.
- Đảm bảo chất lượng điện cho quá trình sạc: Inverter đóng vai trò ổn định nguồn điện cấp cho trạm sạc bằng cách duy trì điện áp và tần số đầu ra ở mức tiêu chuẩn (220V/380V – 50Hz), hạn chế tối đa tình trạng dao động hay nhiễu điện. Nhờ đó, hệ thống sạc và xe điện được bảo vệ tốt hơn, đảm bảo quá trình sạc diễn ra an toàn và không bị gián đoạn.
6. Lưu ý khi lựa chọn bộ chuyển điện 1 chiều thành xoay chiều
Khi lựa chọn bộ chuyển điện từ 1 chiều thành xoay chiều, bạn cần lưu ý 4 yếu tố kỹ thuật cốt lõi sau đây để đảm bảo hiệu suất và độ bền của thiết bị:
- Công suất định mức và công suất tối đa: Công suất định mức (công suất liên tục) là mức mà inverter có thể vận hành ổn định trong thời gian dài. Khi chọn thiết bị, nên chọn công suất cao hơn tổng tải thực tế khoảng 20 – 30% để tránh tình trạng quá tải. Ngoài ra, công suất tối đa thể hiện khả năng chịu tải tức thời khi thiết bị khởi động, thường cao gấp 2 – 3 lần công suất định mức. Điều này đặc biệt quan trọng nếu hệ thống có thiết bị cần dòng khởi động lớn.
- Hiệu suất chuyển đổi: Không có inverter nào đạt hiệu suất 100%, vì một phần điện năng sẽ thất thoát dưới dạng nhiệt. Các inverter chất lượng cao thường đạt hiệu suất từ 85% đến 95%. Hiệu suất càng cao thì lượng điện hao phí càng ít, hệ thống vận hành mát hơn và tiết kiệm chi phí hơn trong dài hạn
- Điện áp đầu vào phải tương thích với điện áp đầu ra: Điện áp DC đầu vào phải phù hợp với hệ thống pin hoặc ắc quy (ví dụ 12V, 24V, 48V hoặc hệ cao thế 400V – 800V trong xe điện). Đồng thời, điện áp AC đầu ra phải đúng chuẩn điện lưới khu vực. Tại Việt Nam, tiêu chuẩn là 220V – 50Hz. Việc chọn sai điện áp có thể gây hư hỏng thiết bị hoặc mất an toàn khi vận hành.
- Các tính năng bảo vệ và tiêu chuẩn an toàn: Một inverter chất lượng cần có cơ chế tự bảo vệ như: bảo vệ quá tải, quá nhiệt, ngắt khi điện áp quá cao hoặc quá thấp và chống ngược cực. Những tính năng này giúp bảo vệ pin, thiết bị điện và đảm bảo hệ thống hoạt động ổn định, an toàn trong thời gian dài.
Kết luận
Một hệ thống trạm sạc vận hành bền vững cần được đảm bảo từ khâu chuyển đổi nguồn điện. Bộ chuyển điện 1 chiều thành xoay chiều là nền tảng kỹ thuật giúp trạm sạc kết nối hiệu quả giữa nguồn điện DC và hạ tầng AC tiêu chuẩn. Khi được lựa chọn và cấu hình phù hợp, thiết bị này sẽ góp phần đảm bảo hệ thống vận hành ổn định và an toàn trong dài hạn.
