Đối với trạm sạc xe điện nhanh DC, bên cạnh nguồn điện công suất lớn dùng để sạc pin, hệ thống còn cần bộ chuyển đổi DC – DC điện áp thấp để đảm bảo hệ thống điều khiển và giám sát hoạt động một cách ổn định. Trong bài viết này, S.TOUCH sẽ giúp bạn hiểu rõ vai trò và ứng dụng của thiết bị này trong trạm sạc xe điện.
1. Bộ chuyển đổi DC – DC điện áp thấp là gì?
Bộ chuyển đổi DC – DC điện áp thấp là thiết bị hỗ trợ chuyển đổi dòng điện một chiều từ mức điện áp cao xuống mức điện áp thấp hơn, nhằm phù hợp với các thiết bị điều khiển và phụ trợ như: Bộ điều khiển trung tâm, hệ thống giám sát, thiết bị thanh toán,…
Thông thường, bộ chuyển đổi DC – DC được chia thành 03 dạng chính gồm: Buck (hạ áp), Boost (nâng áp) và Buck – Boost (tăng – hạ áp). Trong đó, bộ chuyển đổi DC – DC điện áp thấp chủ yếu thuộc nhóm Buck hoặc Buck – Boost, được sử dụng để tạo ra các mức điện áp thấp ổn định.

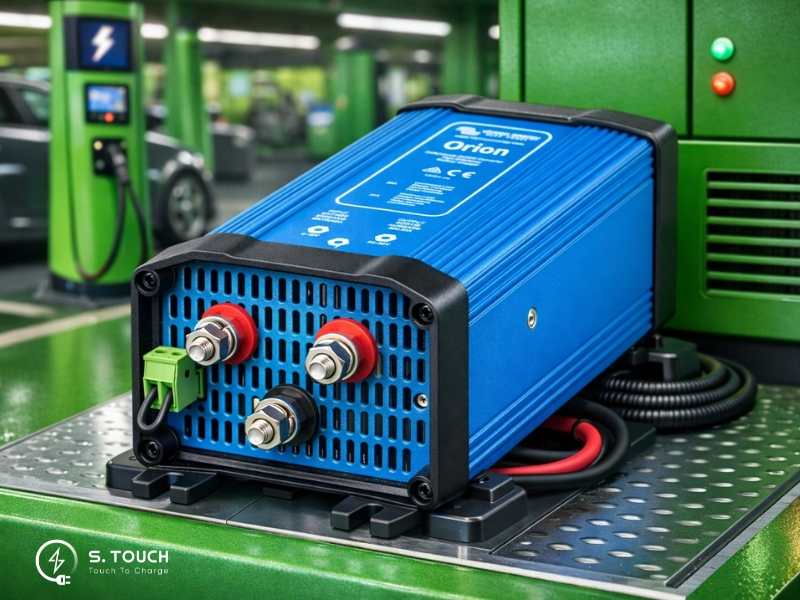

Bộ chuyển đổi DC – DC điện áp thấp là thiết bị hỗ trợ
giảm điện áp dòng điện một chiều.
2. Bộ chuyển đổi nguồn DC – DC điện áp thấp hoạt động như thế nào?
Bộ chuyển đổi DC – DC điện áp thấp hoạt động bằng cách điều chỉnh điện áp một chiều thông qua mạch điện tử công suất. Thiết bị tiếp nhận nguồn DC đầu vào có điện áp cao từ hệ thống trạm sạc, sau đó chuyển đổi và giảm điện áp xuống mức thấp hơn để cung cấp điện năng cho các thiết bị.
Thông thường, quá trình hoạt động của bộ chuyển đổi DC – DC điện áp thấp bao gồm các bước sau:
- Tiếp nhận nguồn DC đầu vào: Nguồn điện DC được lấy từ bus DC hoặc bộ nguồn trung tâm của trạm sạc (nơi có điện áp cao phục vụ cho quá trình sạc pin xe).
- Giảm điện áp thông qua cuộn cảm: Thông qua các linh kiện bán dẫn công suất như MOSFET, cuộn cảm và tụ điện, bộ DC – DC thực hiện việc đóng/ngắt nhanh để hạ điện áp theo mức cài đặt.
- Chỉnh lưu và lọc điện áp đầu ra: Dòng điện sau chuyển đổi được đưa qua tụ lọc nhằm làm phẳng dạng sóng và tạo ra điện áp DC thấp ổn định.
- Cấp nguồn cho các thiết bị điện áp thấp: Nguồn DC điện áp thấp sau khi ổn định sẽ được phân phối tới các bộ phận trong trạm sạc, giúp hệ thống vận hành liên tục và an toàn trong suốt quá trình sạc.

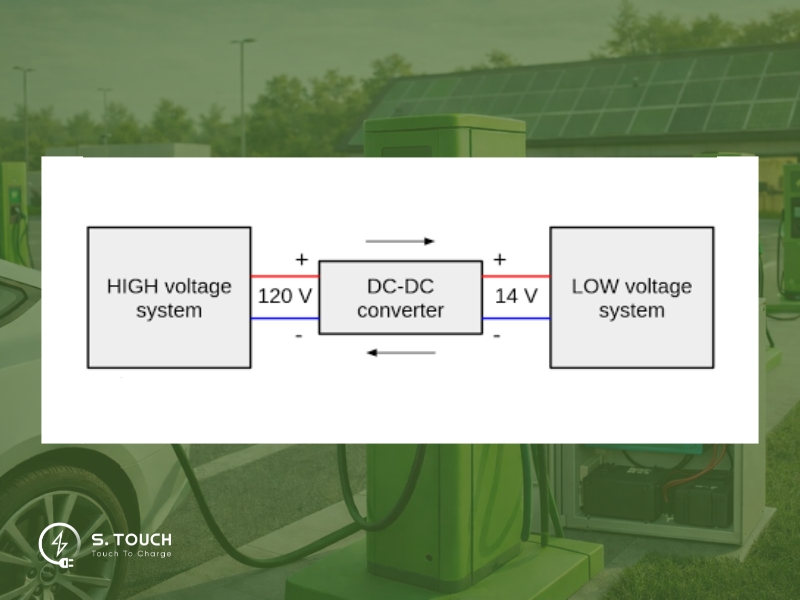

Bộ chuyển đổi nguồn DC – DC điện áp thấp hoạt động bằng cách
hạ và ổn định mức điện áp đầu ra.
3. Vai trò của bộ chuyển đổi DC – DC điện áp thấp với trạm sạc xe điện
Trong hệ thống trạm sạc nhanh DC, bộ chuyển đổi DC – DC điện áp thấp đóng vai trò trung gian giữa nguồn điện công suất lớn và các hệ thống điều khiển. Thiết bị này giúp chuyển đổi nguồn DC điện áp cao xuống mức điện áp thấp, ổn định và an toàn để cấp cho các bộ phận phụ trợ.
Thông thường, bộ chuyển đổi DC – DC điện áp thấp đảm nhiệm các vai trò chính sau:
- Cấp nguồn cho hệ thống điều khiển và giám sát: Cấp nguồn cho màn hình cảm ứng, bộ đọc thẻ RFID, hệ thống thanh toán, đèn LED chỉ dẫn,…
- Hỗ trợ hệ thống an toàn và bảo vệ: Cung cấp điện cho các cảm biến nhiệt độ, cảm biến rò rỉ, giúp giám sát và đóng/ngắt nguồn cao áp khi có sự cố.
- Duy trì kết nối và quản lý từ xa: Cấp nguồn cho các module như Wi-Fi giúp trạm sạc kết nối liên tục với hệ thống quản lý trung tâm.
- Đảm bảo cách ly điện an toàn: Ngăn điện áp cao trong trạm sạc truyền sang hệ thống điều khiển và khu vực người dùng chạm vào, giảm nguy cơ giật điện và đảm bảo an toàn khi vận hành.

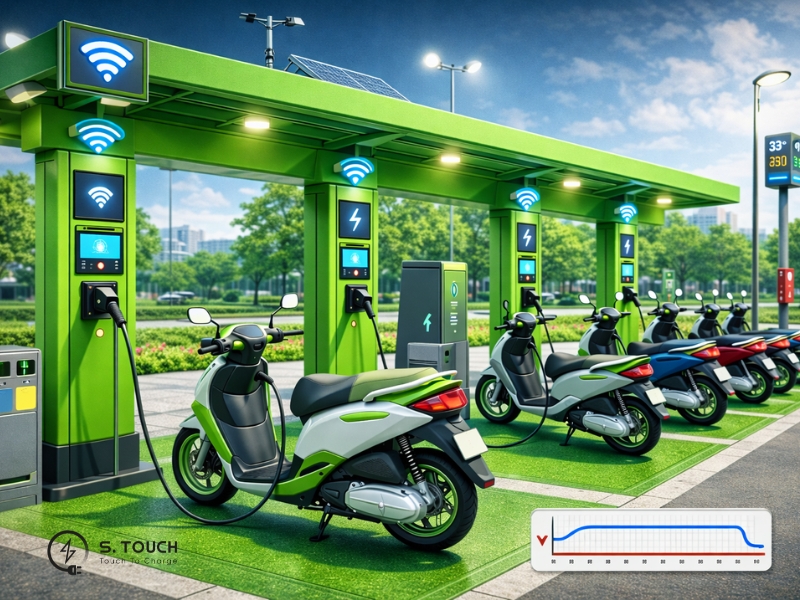

Thiết bị DC – DC điện áp thấp được dùng để cấp điện cho các hệ thống và thiết bị
có mức điện áp đầu vào thấp.
>>> Xem thêm: Làm thế nào để đảm bảo kết nối ổn định giữa hệ thống và thiết bị sạc xe điện?
4. Bộ chuyển đổi DC – DC điện áp thấp và bộ chuyển đổi DC – AC có gì khác nhau?
Tuy đều là thiết bị chuyển đổi điện năng nhưng bộ chuyển đổi DC – DC chỉ thay đổi mức điện áp của dòng điện một chiều, còn bộ chuyển đổi DC sang AC thực hiện việc chuyển đổi từ dòng điện một chiều (DC) sang dòng điện xoay chiều (AC). Cụ thể, dưới đây là phần so sánh cụ thể giữa bộ chuyển đổi DC – DC điện áp thấp và bộ chuyển đổi DC – AC.
- Về chức năng: Bộ chuyển đổi DC – DC điện áp thấp dùng để điều chỉnh và ổn định điện áp, còn bộ chuyển đổi DC – AC đa năng tạo ra nguồn điện xoay chiều.
- Về dòng điện đầu vào: Cả hai thiết bị đều sử dụng nguồn điện DC.
- Về dòng điện đầu ra: DC – DC tạo ra nguồn điện DC, trong khi bộ chuyển đổi DC – AC đa năng tạo ra nguồn điện AC.
- Về mục đích sử dụng: DC – DC phù hợp khi cần cấp nguồn DC cho hệ điều khiển, giám sát và các thiết bị phụ trợ công suất thấp. Bộ chuyển đổi DC – AC được sử dụng khi cần tạo nguồn AC để sạc xe AC, vận hành thiết bị dùng điện xoay chiều hoặc hệ thống inverter
5. Những lưu ý khi sử dụng bộ chuyển đổi nguồn DC – DC điện áp thấp
Khi lựa chọn và sử dụng bộ chuyển đổi DC – DC điện áp thấp, cần lưu ý một số điểm sau:
- Lựa chọn đúng mức điện áp và công suất: Cần xác định chính xác điện áp đầu ra (12V, 24V, 48V…) và công suất phù hợp với tổng tải của hệ thống điều khiển, giám sát và thiết bị phụ trợ để tránh quá tải hoặc lãng phí công suất.
- Ưu tiên bộ chuyển đổi có cách ly điện: Bộ DC – DC có cách ly giúp tách biệt phần điện áp cao và điện áp thấp, giảm nguy cơ rò rỉ điện, đảm bảo an toàn cho người dùng và thiết bị trong trạm sạc.
- Đảm bảo hoạt động ổn định trong môi trường trạm sạc: Trạm sạc thường hoạt động liên tục, nhiệt độ cao và có nhiễu điện từ. Vì vậy, bộ chuyển đổi DC – DC cần có khả năng chịu nhiệt tốt, chống nhiễu và vận hành ổn định trong thời gian dài.
- Bố trí lắp đặt và tản nhiệt hợp lý: Bộ chuyển đổi DC – DC cần được lắp đặt ở vị trí thông thoáng, đảm bảo tản nhiệt tốt để tránh suy giảm hiệu suất và kéo dài tuổi thọ thiết bị.
- Tuân thủ tiêu chuẩn kỹ thuật và an toàn: Ưu tiên các sản phẩm đáp ứng tiêu chuẩn an toàn điện và tương thích với hệ thống trạm sạc, giúp quá trình vận hành và bảo trì diễn ra thuận lợi.

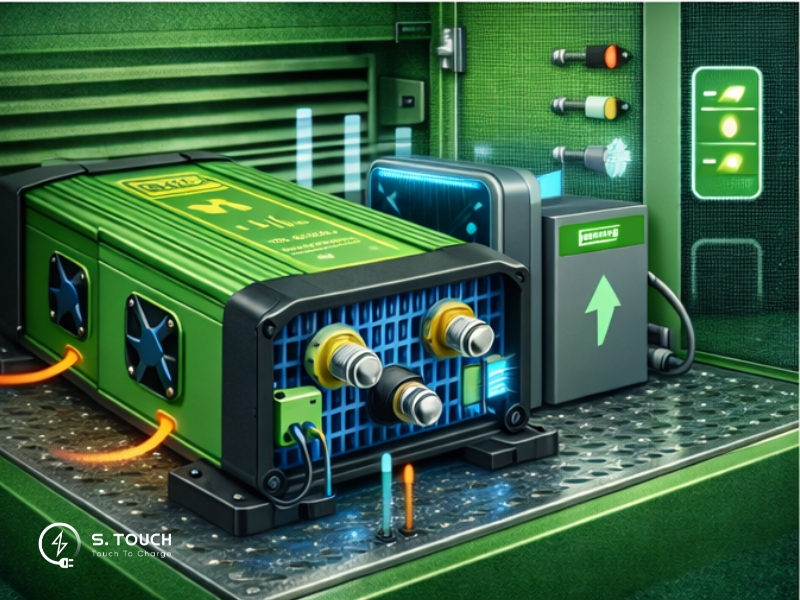

Bộ chuyển đổi DC – DC điện áp thấp đạt tiêu chuẩn sẽ góp phần
đảm bảo hệ thống trạm sạc hoạt động ổn định.
Kết luận
Việc đảm bảo nguồn điện ổn định cho các khối chức năng là yêu cầu cốt lõi trong vận hành trạm sạc. Một hệ thống sạc hiệu quả cần được xây dựng trên nền tảng hạ tầng điện năng đạt chuẩn cùng các thiết bị chuyển đổi nguồn phù hợp. Trong đó, bộ chuyển đổi DC – DC điện áp thấp chính là mắt xích quan trọng, góp phần hoàn thiện cấu trúc kỹ thuật và đảm bảo hệ thống vận hành một cách ổn định.
Tại các trạm sạc S.TOUCH, yếu tố an toàn trong sử dụng điện được đặt lên hàng đầu. Toàn bộ hệ thống được triển khai đáp ứng tiêu chuẩn Việt Nam, từ cấu trúc cấp nguồn, chuyển đổi đến các cơ chế bảo vệ quá áp và kiểm soát vận hành.
Song song với hạ tầng kỹ thuật, hệ thống trạm sạc S.TOUCH tích hợp các tính năng hỗ trợ người dùng như thanh toán đa hình thức, tìm kiếm trạm sạc & đặt lịch sạc nhanh chóng, giúp quá trình sạc xe trở nên linh hoạt và chủ động hơn.
Với mỗi mô hình triển khai, S.TOUCH cung cấp các giải pháp trạm sạc và cấu hình kỹ thuật phù hợp, đáp ứng nhu cầu sử dụng và điều kiện vận hành thực tế của khách hàng. Liên hệ với chúng tôi ngay hôm nay để được tư vấn giải pháp trạm sạc xe điện toàn diện!
