Sở hữu trạm sạc riêng giúp chủ xe điện chủ động hơn trong việc sạc xe hằng ngày. Trong đó, trạm sạc 11kW được nhiều người quan tâm nhờ công suất phù hợp với nhu cầu sử dụng tại nhà. Vậy lắp trạm sạc 11kW tại nhà cần chuẩn bị những gì? Hãy cùng S.TOUCH tìm hiểu chi tiết dưới đây!
1. Trạm sạc 11kW là gì?
Trạm sạc 11kW là thiết bị sạc sử dụng dòng điện xoay chiều (AC), cung cấp công suất sạc tối đa khoảng 11kW. Đây là mức công suất phù hợp để sạc ô tô điện tại nhà, đặc biệt với nhu cầu sạc trong thời gian dài hoặc sạc qua đêm. Tốc độ sạc thực tế còn phụ thuộc vào khả năng tiếp nhận điện AC của từng mẫu xe và điều kiện của hệ thống điện.
1.1. Trạm sạc 11kW phù hợp với loại xe điện nào?
Trạm sạc 11kW phù hợp với các dòng ô tô điện có hỗ trợ sạc AC.Một số mẫu xe điện có thể sử dụng trạm sạc AC 11kW gồm VinFast VF 3, VF 5, VF 6, VF 7, VF e34, VF 8, VF 9, cùng một số dòng xe điện khác như Porsche Taycan, Audi e-tron, BMW i4, BMW iX, Mercedes-EQE, Mercedes-EQS…
1.2. Sạc 11kwh mất bao lâu để sạc đầy
Sạc ô tô điện bằng trụ hoặc bộ sạc công suất 11kW thường mất khoảng 6 – 8 giờ để sạc từ 0% lên 100%. Tuy nhiên, thời gian thực tế có thể thay đổi tùy thuộc vào dung lượng pin và khả năng tiếp nhận công suất sạc AC của từng mẫu xe.
Nếu bắt đầu sạc từ mức pin khoảng 20% lên 100%, thời gian sạc có thể rút ngắn còn khoảng 5 – 6 giờ. Đây cũng là lý do trạm sạc 11kW phù hợp với nhu cầu sạc qua đêm tại nhà. Chỉ cần cắm sạc vào buổi tối, xe có thể được bổ sung phần lớn dung lượng pin trong thời gian nghỉ ngơi.
1.3. Ưu điểm so với bộ sạc di động 3.5kW/7.4kW
Điểm khác biệt dễ thấy nhất giữa trạm sạc 11kW và bộ sạc di động 3,5kW/7,4kW nằm ở công suất sạc, cách lắp đặt và nhu cầu sử dụng.
Về công suất, trạm 11kW cung cấp mức công suất cao hơn đáng kể so với bộ sạc 3,5kW và cao hơn khoảng 1,5 lần so với bộ sạc 7,4kW. Nếu xe có khả năng nhận đủ công suất, việc sử dụng trạm 11kW có thể giúp rút ngắn thời gian sạc.
Mặt khác, bộ sạc di động 3,5kW/7,4kW có ưu điểm là dễ mang theo và linh hoạt, phù hợp với người thường xuyên di chuyển hoặc không muốn đầu tư hệ thống sạc cố định. Ngược lại, trạm sạc 11kW được thiết kế để lắp đặt cố định, thuận tiện cho việc sạc xe thường xuyên tại nhà và phù hợp với những người muốn có một điểm sạc riêng với công suất cao hơn.
2. Khi nào nên lắp trạm sạc 11kwh tại nhà
Không phải gia đình nào sử dụng ô tô điện cũng nhất thiết phải lắp trạm sạc 11kW. Bạn có thể cân nhắc lắp trạm sạc 11kW tại nhà trong những trường hợp sau:
- Thường xuyên sử dụng ô tô điện: Nếu xe được sử dụng hằng ngày để đi làm, đưa đón gia đình hoặc di chuyển quãng đường dài, nhu cầu bổ sung năng lượng sẽ thường xuyên hơn.
- Muốn chủ động điểm sạc riêng: Với những gia đình sử dụng ô tô điện lâu dài, việc có một trạm sạc riêng giúp chủ động hơn về thời gian sạc và giảm nhu cầu tìm kiếm điểm sạc bên ngoài.
- Cần rút ngắn thời gian sạc so với bộ sạc công suất thấp: Nếu đang sử dụng bộ sạc 3,5kW hoặc 7,4kW nhưng thời gian sạc chưa đáp ứng nhu cầu, có thể cân nhắc nâng cấp lên trạm 11kW. Tuy nhiên, xe cũng cần hỗ trợ công suất sạc AC tương ứng để khai thác được lợi thế của trạm.
- Có vị trí đỗ xe cố định tại nhà: Trạm 11kW là thiết bị được lắp đặt cố định nên phù hợp với nhà riêng, biệt thự hoặc những nơi có khu vực đỗ xe ổn định. Việc cố định vị trí trạm cũng giúp thao tác cắm sạc thuận tiện hơn trong quá trình sử dụng hằng ngày.
Nhìn chung, trạm sạc 11kW phù hợp nhất với người sử dụng ô tô điện thường xuyên, có chỗ đỗ xe cố định và muốn duy trì thói quen sạc tại nhà, đặc biệt là sạc qua đêm. Tuy nhiên, trước khi quyết định, cần kiểm tra khả năng nhận sạc AC của xe và khảo sát hệ thống điện thực tế để lựa chọn công suất phù hợp.
3. Lắp trạm sạc 11kw tại nhà cần những điều kiện gì?
Để trạm sạc 11kW hoạt động ổn định và an toàn, trước khi lắp đặt cần kiểm tra nguồn điện, hệ thống dây dẫn, vị trí đặt trạm và các thiết bị bảo vệ.
3.1. Nguồn điện phù hợp với công suất 11kW
Để trạm sạc phát huy đầy đủ công suất 11kW, nguồn điện 3 pha 380V/400V thường là lựa chọn phù hợp.
Với nguồn điện này, trạm có thể phân bổ tải trên 3 pha, với dòng điện khoảng 16A mỗi pha, giúp quá trình sạc ổn định và hiệu quả hơn. Nếu gia đình chưa có điện 3 pha, có thể cần liên hệ đơn vị điện lực để được tư vấn về thủ tục đăng ký, cấp mới hoặc nâng cấp hệ thống điện phù hợp.
Bên cạnh đó, một số trạm sạc 11kW hỗ trợ nguồn điện 1 pha 220V. Khi sử dụng điện 1 pha, công suất sạc thực tế thường sẽ bị giới hạn, có thể ở mức khoảng 3,5 – 7.5 kW với dòng điện tối đa 16A mỗi pha, tùy thiết kế của từng thiết bị. Trạm vẫn có thể hoạt động nhưng tốc độ sạc sẽ chậm hơn đáng kể so với khi sử dụng nguồn điện 3 pha.
Vì vậy, trước khi lắp đặt, cần kiểm tra nguồn điện hiện có và thông số kỹ thuật của trạm sạc để lựa chọn phương án cấp điện phù hợp.
3.2. Hệ thống dây dẫn đủ tải cho trạm sạc
Để đảm bảo trạm sạc 11kW hoạt động ổn định và an toàn, hệ thống dây dẫn cần được lựa chọn phù hợp với công suất, dòng điện và khoảng cách từ tủ điện đến vị trí lắp đặt.
- Loại dây dẫn: Nên sử dụng cáp điện đồng bọc cách điện, phù hợp với môi trường và phương án thi công. Với hệ thống điện 3 pha, có thể sử dụng cáp 5 lõi, gồm 3 dây pha L1-L2-L3, 1 dây trung tính N và 1 dây tiếp địa E.
- Tiết diện dây: Với tuyến dây có khoảng cách dưới 30m, có thể tham khảo cáp đồng tiết diện 4,0 mm², chẳng hạn cáp Cu/PVC/PVC 5×4 mm².
- Tuyến dây trên 30m: Khi khoảng cách từ tủ điện chính hoặc công tơ đến trạm sạc lớn hơn 30m, nên cân nhắc tăng tiết diện lên 6,0 mm² để hạn chế sụt áp và đảm bảo dây dẫn chịu tải ổn định trong quá trình sạc kéo dài.
3.3. Vị trí lắp đặt phù hợp
Khi lắp trạm sạc 11kW tại nhà, vị trí đặt trạm cần được tính toán để vừa thuận tiện thao tác, tối ưu chiều dài dây sạc vừa đảm bảo an toàn cho thiết bị trong quá trình sử dụng.
- Tối ưu vị trí và chiều dài dây sạc: Nên lắp trạm tại gara, sân có mái che hoặc trên tường gần vị trí đỗ xe. Khoảng cách từ trạm đến vị trí cổng sạc của xe nên ở mức phù hợp, thường khoảng 1,5 – 3m, giúp thao tác cắm sạc thuận tiện và hạn chế dây bị kéo căng hoặc vướng vào lối đi.
- Chiều cao lắp đặt: Trạm có thể được treo ở độ cao khoảng 1,2 – 1,4m tính từ mặt sàn, giúp người dùng dễ dàng quan sát màn hình, thao tác cắm/rút súng sạc hoặc quẹt thẻ nếu thiết bị có hỗ trợ. Đồng thời, vị trí này cũng giúp hạn chế nguy cơ thiết bị tiếp xúc với nước khi khu vực bị ngập hoặc vệ sinh.
- Khả năng chống nước và bụi: Nếu lắp đặt ngoài trời, cần lựa chọn trạm có cấp bảo vệ IP phù hợp với điều kiện môi trường. Khu vực lắp đặt cũng nên có mái che hoặc biện pháp bảo vệ để hạn chế mưa, nước bắn và ánh nắng trực tiếp tác động lâu dài đến thiết bị.
- Thuận tiện bảo trì: Không nên đặt trạm ở vị trí quá kín hoặc bị che khuất. Cần đảm bảo có đủ không gian để kiểm tra, bảo trì và xử lý khi cần thiết.
3.4. Thiết bị bảo vệ: Aptomat, chống rò/chống giật, tiếp địa
Bên cạnh nguồn điện và dây dẫn, hệ thống thiết bị bảo vệ là yếu tố quan trọng khi lắp trạm sạc 11kW tại nhà. Do trạm thường hoạt động với công suất cao trong thời gian dài, hệ thống cần được trang bị các thiết bị bảo vệ phù hợp để hạn chế rủi ro khi xảy ra quá tải, ngắn mạch hoặc rò điện.
- Aptomat bảo vệ: Lắp thiết bị đóng cắt và bảo vệ phù hợp với công suất, dòng điện của trạm, giúp ngắt nguồn khi xảy ra quá tải hoặc ngắn mạch.
- Thiết bị chống rò/chống giật: Trạm sạc nên được bảo vệ bằng thiết bị phát hiện và ngắt dòng điện khi có hiện tượng rò điện. Loại thiết bị và cấu hình bảo vệ cần phù hợp với thiết kế của trạm sạc.
- Hệ thống tiếp địa: Cần có dây tiếp địa được đấu nối đúng kỹ thuật nhằm tạo đường dẫn an toàn cho dòng điện rò, góp phần bảo vệ người sử dụng và thiết bị khi xảy ra sự cố.
- Tủ điện riêng cho trạm: Với hệ thống lắp đặt cố định, nên bố trí nhánh cấp điện và các thiết bị bảo vệ riêng cho trạm sạc để thuận tiện kiểm tra, bảo trì và hạn chế ảnh hưởng đến các thiết bị điện khác trong nhà.
Việc lựa chọn aptomat, thiết bị chống rò/chống giật, dây tiếp địa và các thông số bảo vệ cần được tính toán theo loại trạm, nguồn điện và điều kiện lắp đặt thực tế. Người dùng nên để kỹ thuật viên có chuyên môn khảo sát và thi công thay vì tự đấu nối.
4. Quy trình lắp trạm sạc 11kW tại nhà
Để đảm bảo trạm sạc vận hành an toàn, đúng tiêu chuẩn kỹ thuật và tính thẩm mỹ cao, quy trình lắp đặt thường trải qua 5 bước tiêu chuẩn sau:
4.1. Khảo sát hiện trạng nguồn điện
Trước tiên, kỹ thuật viên sẽ kiểm tra tổng thể hệ thống điện tại nhà, bao gồm đo điện áp và xác định nguồn điện đang sử dụng là 1 pha hay 3 pha. Đồng thời, công suất của công tơ và khả năng cấp điện hiện tại cũng được đánh giá để xác định hệ thống có đủ khả năng đáp ứng thêm tải từ trạm sạc 11kW hay không.
Bên cạnh đó, hệ thống tiếp địa cần được kiểm tra và đo điện trở để đánh giá mức độ an toàn. Nếu hệ thống tiếp địa chưa đáp ứng yêu cầu hoặc chưa có, kỹ thuật viên sẽ đề xuất phương án bổ sung, thi công hệ thống tiếp địa phù hợp.
Ngoài nguồn điện cấp cho trạm, cần tính toán tổng phụ tải của gia đình để xem xét trường hợp trạm sạc hoạt động đồng thời với các thiết bị công suất lớn như điều hòa, bếp từ, bình nóng lạnh…qua đó hạn chế nguy cơ quá tải trong quá trình sử dụng.
4.2. Xác định vị trí đặt trạm và phương án đi dây
Sau khi khảo sát nguồn điện, kỹ thuật viên xác định vị trí lắp đặt trạm dựa trên khu vực đỗ xe, khoảng cách đến tủ điện và điều kiện môi trường. Trạm có thể được lắp tại gara, khu vực có mái che hoặc trên tường gần vị trí cổng sạc của xe. Chiều cao lắp đặt thường được tính toán để người dùng dễ dàng thao tác, phổ biến khoảng 1,2 – 1,4m so với mặt sàn.
Tiếp theo, kỹ thuật viên đo khoảng cách từ tủ điện đến vị trí trạm để lựa chọn phương án đi dây phù hợp. Tùy điều kiện thực tế, dây có thể được đi âm tường, trong máng/ống bảo vệ hoặc đi nổi có che chắn, vừa đảm bảo an toàn vừa giữ tính thẩm mỹ cho khu vực lắp đặt.
4.3. Lựa chọn thiết bị và công suất phù hợp
Dựa trên nhu cầu sử dụng, loại xe và điều kiện nguồn điện, kỹ thuật viên lựa chọn trạm sạc 11kW có thông số phù hợp. Trạm nên đáp ứng các yêu cầu kỹ thuật và tiêu chuẩn an toàn tương ứng, đồng thời kiểm tra chuẩn súng sạc phù hợp với loại xe điện hay chưa.
Các vật tư đi kèm cũng cần được lựa chọn đồng bộ với công suất của trạm. Hệ thống có thể bao gồm cáp điện đồng nhiều lõi, tủ điện bảo vệ, aptomat, thiết bị chống rò/chống giật và thiết bị chống sét lan truyền nếu cần.
Tiết diện dây và thông số thiết bị bảo vệ cần được tính toán dựa trên công suất, dòng tải, chiều dài tuyến dây và điều kiện lắp đặt thực tế.
4.4. Thi công, đấu nối và lắp đặt thiết bị bảo vệ
Sau khi hoàn thiện phương án, kỹ thuật viên tiến hành lắp đặt tủ điện bảo vệ riêng cho trạm sạc và bố trí các thiết bị đóng cắt, bảo vệ phù hợp. Đường dây cấp nguồn được thi công theo phương án đã thống nhất, sử dụng ống hoặc máng bảo vệ ở những vị trí cần thiết để hạn chế tác động cơ học và môi trường.
Tiếp đó, trạm sạc được cố định chắc chắn lên tường hoặc trụ đỡ. Các dây pha, dây trung tính và dây tiếp địa được đấu nối theo đúng sơ đồ kỹ thuật của nhà sản xuất. Hệ thống tiếp địa cũng được hoàn thiện và kết nối với trạm nhằm đảm bảo an toàn trong quá trình vận hành.
4.5. Kiểm tra, chạy thử và bàn giao
Sau khi hoàn tất đấu nối, kỹ thuật viên sẽ kiểm tra hệ thống trước khi đưa vào sử dụng. Các hạng mục cần kiểm tra gồm điện áp, tình trạng đấu nối, khả năng cách điện, hệ thống tiếp địa và hoạt động của các thiết bị bảo vệ.
Trạm sau đó được chạy thử với xe hoặc thiết bị mô phỏng tải phù hợp để kiểm tra khả năng cấp điện, dòng sạc và độ ổn định trong quá trình vận hành. Nếu phát hiện bất thường về nhiệt độ, dòng điện hoặc kết nối, cần xử lý trước khi bàn giao.
Cuối cùng, kỹ thuật viên hướng dẫn chủ xe cách cắm/rút sạc, theo dõi trạng thái sạc và sử dụng các tính năng thông minh nếu trạm có hỗ trợ.
5. Chi phí lắp trạm sạc 11kW tại nhà
Chi phí lắp trạm sạc AC 11kW tại nhà thường dao động khoảng 14 – 25 triệu đồng cho một hệ thống hoàn chỉnh. Mức giá thực tế có thể thay đổi tùy thuộc vào công suất trụ sạc, thương hiệu, hiện trạng hệ thống điện,…
Trong đó, trụ sạc AC 11kW thường có giá khoảng 9 – 13 triệu đồng, tùy theo mẫu mã, thương hiệu và các tính năng đi kèm. Ngoài chi phí mua trụ sạc, người dùng cần tính thêm các khoản như dây cáp điện, tủ điện, aptomat và thiết bị bảo vệ, vật tư phụ, nhân công lắp đặt và chi phí kéo dây.
6. Lưu ý khi lắp trạm sạc 11kW tại nhà
Lắp trạm sạc 11kW tại nhà cần được tính toán kỹ từ hệ thống điện, vị trí lắp đặt đến thiết bị bảo vệ để đảm bảo an toàn và vận hành ổn định. Trước khi thi công, người dùng nên lưu ý một số yếu tố quan trọng sau:
- Kiểm tra hệ thống điện: Trước khi lắp đặt, cần kiểm tra công suất nguồn điện, tủ điện và khả năng chịu tải của hệ thống hiện tại để đảm bảo đáp ứng được công suất 11kW.
- Ưu tiên đường điện riêng: Nên bố trí đường điện riêng từ tủ điện đến trụ sạc, lựa chọn dây dẫn có tiết diện phù hợp với công suất và chiều dài đường dây để hạn chế quá tải, sụt áp.
- Trang bị thiết bị bảo vệ: Hệ thống nên có aptomat, thiết bị chống rò và các thiết bị bảo vệ cần thiết. Tùy điều kiện thực tế, có thể bổ sung thiết bị chống sét lan truyền để tăng độ an toàn.
- Chọn vị trí lắp đặt phù hợp: Trụ sạc nên đặt tại khu vực khô ráo, thông thoáng, thuận tiện cho việc đỗ xe và kết nối súng sạc, đồng thời hạn chế nguy cơ va chạm hoặc ngập nước.
- Khảo sát trước khi thi công: Mỗi công trình có hiện trạng điện và khoảng cách kéo dây khác nhau. Khảo sát thực tế giúp xác định đúng cấu hình, dự toán chi phí và hạn chế phát sinh trong quá trình lắp đặt.
- Thi công bởi kỹ thuật viên chuyên môn: Trụ sạc 11kW cần được đấu nối và kiểm tra đúng kỹ thuật. Sau khi hoàn thiện, nên chạy thử toàn bộ hệ thống trước khi đưa vào sử dụng.
- Tính toán nhu cầu sử dụng: Nếu chỉ phục vụ xe gia đình, có thể lựa chọn cấu hình vừa đủ nhu cầu. Nếu dự kiến kết hợp kinh doanh, nên tính thêm công suất, vị trí đỗ xe và khả năng mở rộng trong tương lai.
7. S.TOUCH – Đơn vị vị cung cấp giải pháp trạm sạc xe điện tại nhà uy tín
Với nhu cầu sử dụng ô tô điện ngày càng tăng, việc sở hữu một trạm sạc ô tô điện riêng tại nhà giúp người dùng chủ động hơn về thời gian và quá trình sạc. S.TOUCH cung cấp giải pháp trạm sạc AC cùng các thiết bị và hạ tầng đi kèm, đáp ứng nhu cầu lắp đặt từ hộ gia đình đến các điểm sạc có quy mô lớn hơn.

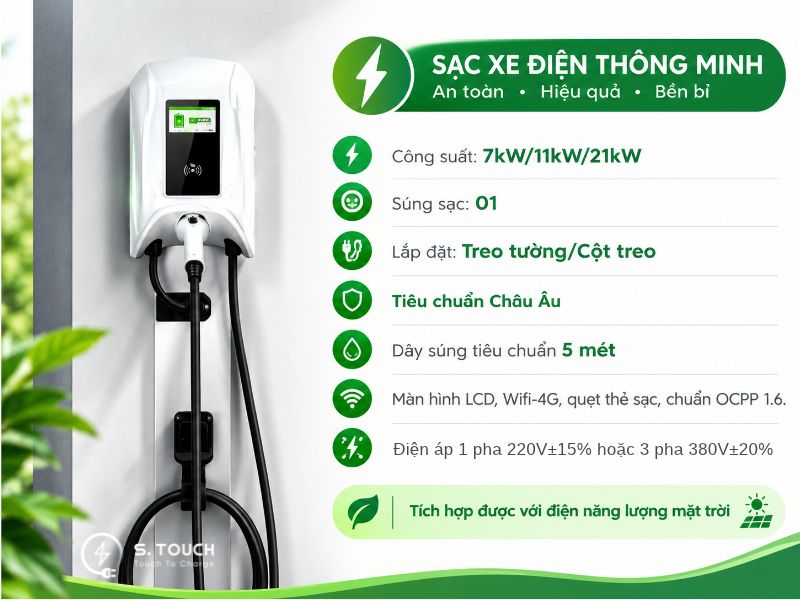

- Trụ sạc thông minh: Đạt tiêu chuẩn quốc tế, sử dụng dòng điện xoay chiều (AC) với công suất lên đến 11kW, dây súng tiêu chuẩn 5m, hỗ trợ lắp đặt dạng treo tường hoặc cột đứng, phù hợp với hệ thống điện 1 pha và 3 pha.
- Giải pháp đồng bộ: Không chỉ cung cấp thiết bị, S.TOUCH còn hướng đến giải pháp tổng thể gồm khảo sát, tư vấn vị trí, lựa chọn dây dẫn, thiết bị bảo vệ và phương án thi công phù hợp với hệ thống điện thực tế.
- Tính năng thông minh: Trụ sạc được trang bị màn hình LCD, kết nối Wi-Fi/4G, hỗ trợ quẹt thẻ RFID và tương thích OCPP 1.6J và sẵn sàng OCPP 2.0.1J, giúp người dùng thuận tiện theo dõi, quản lý và vận hành trạm sạc.
- Phù hợp nhiều nhu cầu sử dụng: Trạm sạc có thể được triển khai tại nhà riêng, biệt thự, văn phòng, chung cư, café, khách sạn, nhà máy hoặc bãi đỗ xe tùy theo nhu cầu sử dụng và điều kiện mặt bằng.
- Tư vấn theo hiện trạng thực tế: Công suất trạm, nguồn điện, tiết diện dây, thiết bị bảo vệ và vị trí lắp đặt đều cần được tính toán phù hợp. S.TOUCH hỗ trợ tư vấn phương án dựa trên nhu cầu sử dụng và điều kiện thực tế của từng công trình.
Kết luận
Việc lắp trạm sạc 11kW tại nhà là giải pháp phù hợp với nhu cầu sạc ô tô điện thường xuyên, giúp người dùng chủ động thời gian sạc và thuận tiện hơn trong quá trình sử dụng xe hằng ngày. Tuy nhiên, để hệ thống vận hành ổn định và an toàn, cần lựa chọn thiết bị phù hợp, kiểm tra nguồn điện và thi công đúng kỹ thuật.
Nếu bạn đang tìm giải pháp trạm sạc 11kW tại nhà, S.TOUCH có thể đồng hành từ khâu khảo sát, tư vấn thiết bị đến triển khai hệ thống sạc hoàn chỉnh. Liên hệ S.TOUCH để được tư vấn phương án phù hợp với nhu cầu sử dụng và điều kiện thực tế tại nhà.
