Trong trạm sạc EV (đặc biệt là trạm sạc công suất lớn), hệ thống như làm mát, thông gió, bơm tuần hoàn phải hoạt động liên tục để giữ nhiệt độ ổn định cho module công suất và tủ điện. Vì vậy, hiểu đúng về bộ điều khiển động cơ cảm ứng AC sẽ giúp chủ trạm chọn được cấu hình vận hành bền bỉ, tiết kiệm điện và dễ tích hợp quản lý. Với S.TOUCH, đây cũng là nền tảng quan trọng để tối ưu hiệu suất vận hành trạm sạc và giảm rủi ro gián đoạn dịch vụ.

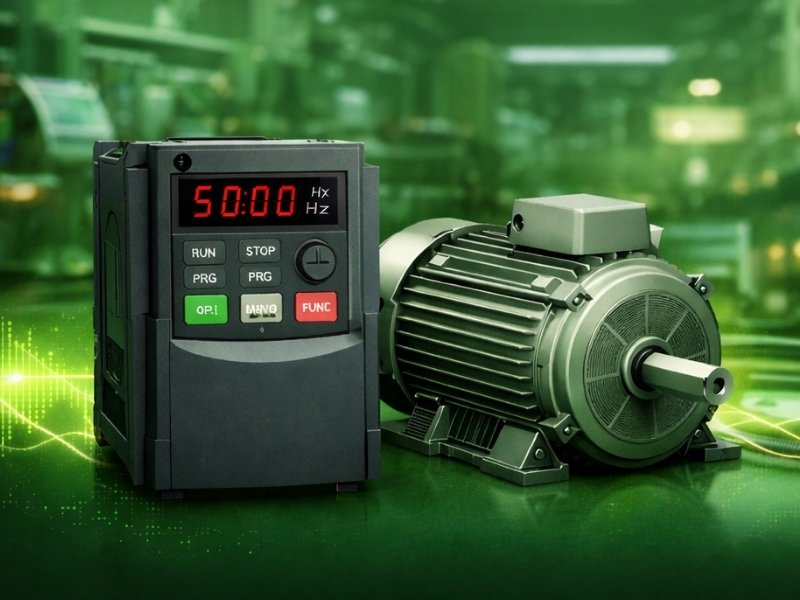

Bộ điều khiển động cơ cảm ứng AC là gì?
Động cơ cảm ứng AC (induction motor) là động cơ xoay chiều hoạt động theo nguyên lý cảm ứng điện từ: dòng điện ở stato tạo từ trường, từ trường cảm ứng dòng điện trong roto và sinh mô-men làm roto quay. Động cơ 3 pha thường tự khởi động nhờ tạo từ trường quay, còn động cơ 1 pha thường cần cuộn phụ và tụ để hỗ trợ khởi động.
Bộ điều khiển động cơ cảm ứng AC là thiết bị/giải pháp giúp khởi động, dừng, bảo vệ và đặc biệt là điều chỉnh tốc độ, mô-men theo nhu cầu. Trong công nghiệp, phổ biến nhất là biến tần (VFD/VSD) điều khiển bằng cách thay đổi tần số và điện áp cấp vào động cơ. Trong trạm sạc EV, bộ điều khiển này hay dùng cho tải phụ trợ như quạt và bơm làm mát để vận hành ổn định và tiết kiệm điện.

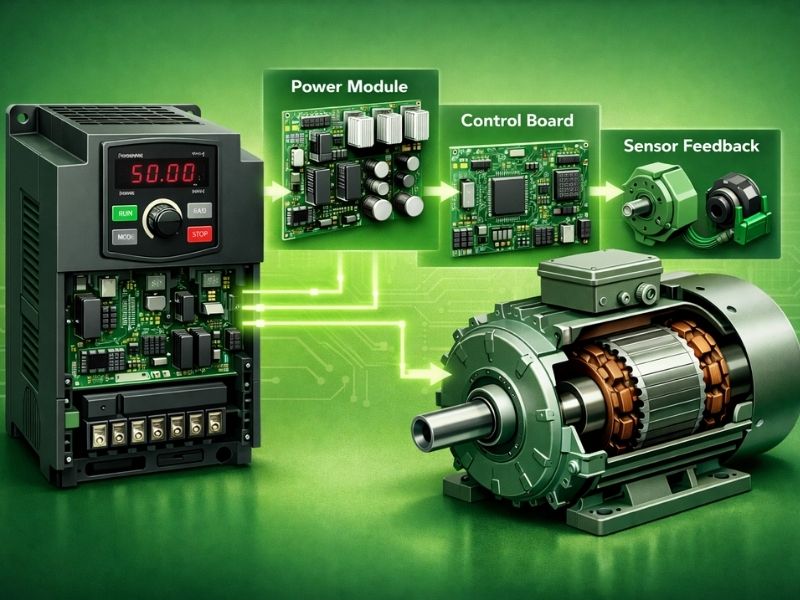

Cấu tạo bộ điều khiển động cơ cảm ứng AC
Một bộ điều khiển động cơ cảm ứng AC kiểu biến tần (VFD/AC drive) thường gồm các khối sau:
- Khối chỉnh lưu (Rectifier): Chuyển AC lưới → DC. Phổ biến nhất là cầu chỉnh lưu 3 pha 6-pulse dùng diode hoặc SCR; một số hệ dùng AFE để cải thiện chất lượng điện và/hoặc cho phép hoàn năng lượng về lưới.
- DC-link (DC bus: tụ và/hoặc cuộn kháng): Ổn định điện áp DC, giảm gợn và làm “bộ đệm năng lượng” trước khi cấp cho nghịch lưu. Nhiều drive có DC link choke/line reactor và các mạch giám sát điện áp, nhiệt độ.
- Khối nghịch lưu (Inverter): Dùng linh kiện công suất (thường IGBT) đóng cắt theo PWM để tạo AC 3 pha có tần số/biên độ theo yêu cầu, từ đó điều khiển tốc độ và mô-men động cơ.
- Mạch điều khiển và đo lường: Vi điều khiển/DSP chạy các thuật toán như V/f, FOC (vector control) hoặc DTC, kết hợp đo dòng/áp (và có thể thêm cảm biến tốc độ hoặc ước lượng sensorless) để điều khiển và tối ưu đáp ứng.
- Bảo vệ và giao tiếp: Tích hợp bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt,… và các cổng truyền thông công nghiệp (tùy hãng/dòng máy) để kết nối PLC/SCADA.

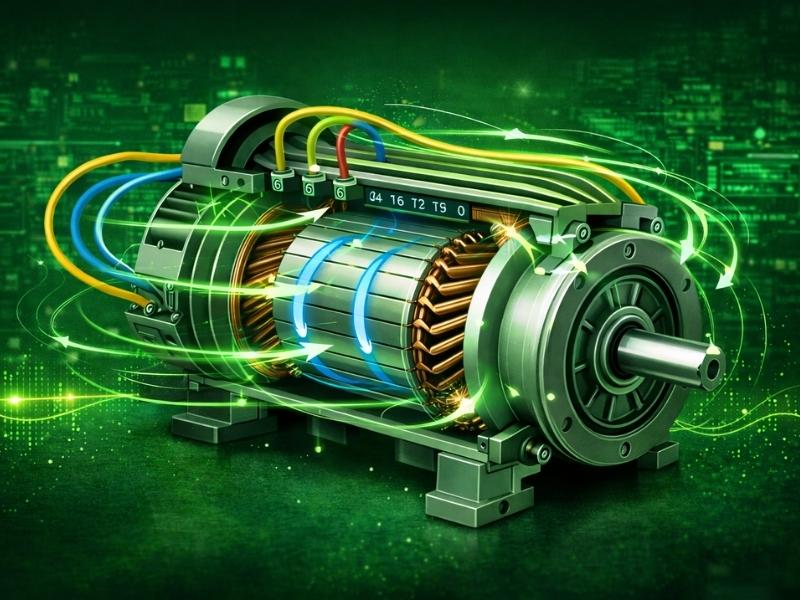

Nguyên lý hoạt động của động cơ cảm ứng AC
Động cơ cảm ứng AC hoạt động dựa trên hiện tượng cảm ứng điện từ:
- Khi cấp nguồn AC 3 pha vào dây quấn stato, dòng điện tạo ra từ trường quay trong khe hở không khí.
- Từ trường quét qua roto (lồng sóc hoặc dây quấn) tạo dòng cảm ứng trong rotor. Dòng roto tương tác với từ trường stato, sinh ra mô men điện từ kéo roto quay theo chiều từ trường.
- Roto luôn quay chậm hơn tốc độ của từ trường quay để còn có chuyển động tương đối tạo cảm ứng, phần chênh lệch này gọi là độ trượt (slip).
Tốc độ từ trường quay (tốc độ đồng bộ) được xác định bởi:
Ns = 120f / p
trong đó f là tần số (Hz), p là số cực, Ns tính theo vòng/phút. Độ trượt:
s = (Ns – Nr) / Ns
với Nr là tốc độ roto. Khi tải tăng, Nr giảm nhẹ nên slip tăng để tạo mô-men lớn hơn.
Ưu điểm & nhược điểm khi sử dụng bộ điều khiển cảm ứng AC
Ưu điểm
- Tiết kiệm điện rõ rệt với tải quạt/bơm: Khi quạt/bơm không cần chạy tối đa, VFD cho phép giảm tốc độ theo nhiệt độ/áp suất thực tế, từ đó tối ưu điện năng tiêu thụ.
- Điều khiển tốc độ linh hoạt, ổn định vận hành: Tốc độ có thể tăng/giảm mượt theo nhu cầu làm mát, giúp tủ trạm sạc giữ nhiệt ổn định hơn (hạn chế quá nhiệt, giảm nguy cơ gián đoạn).
- Khởi động mềm, giảm sốc cơ khí & giảm dòng khởi động: Động cơ lên tốc độ từ từ, giảm va đập cơ khí cho cánh quạt/bơm và giảm áp lực lên hệ thống điện.
- Tăng khả năng giám sát & bảo vệ: VFD thường tích hợp giám sát dòng/áp/nhiệt, cảnh báo lỗi và dễ đưa tín hiệu về hệ thống quản lý.
Nhược điểm
- Phát sinh nhiễu/hài & yêu cầu EMC: Do nguyên lý đóng cắt PWM, VFD có thể tạo sóng hài và nhiễu điện từ, cần đi dây, nối đất và cân nhắc lọc/kháng phù hợp để tránh ảnh hưởng thiết bị khác trong tủ trạm sạc.
- Ứng suất cách điện và dòng qua ổ bi: Xung điện áp/dV/dt có thể làm tăng rủi ro với cách điện và ổ bi nếu hệ thống dây/cáp/tiếp địa không tốt hoặc dùng motor không phù hợp; các biện pháp giảm gồm tiếp địa đúng, cáp động cơ phù hợp và/hoặc lọc đầu ra.
- Động cơ có thể thiếu làm mát khi chạy tốc độ thấp: Với một số động cơ, chạy chậm lâu có thể cần giải pháp làm mát bổ sung (ví dụ quạt phụ) để đảm bảo nhiệt độ.
- Chi phí đầu tư & yêu cầu cấu hình/bảo trì cao hơn: So với chạy trực tiếp, VFD cần cấu hình tham số đúng, phối hợp bảo vệ đúng và bảo trì định kỳ để vận hành ổn định.
Ứng dụng bộ điều khiển động cơ AC trong trạm sạc điện
Trong trạm sạc, điều khiển động cơ ac thường không phải để “kéo xe”, mà để vận hành các hệ thống phụ trợ giúp trạm sạc ổn định và an toàn:
- Quạt thông gió/tản nhiệt tủ điện: Trạm sạc công suất cao cần kiểm soát nhiệt nghiêm ngặt; hệ thống có thể điều chỉnh tốc độ quạt theo nhiệt độ để tối ưu vận hành và giảm ồn.
- Bơm tuần hoàn cho hệ thống làm mát: Nhiều trạm sạc DC công suất lớn dùng vòng tuần hoàn nước–glycol, radiator và quạt để tản nhiệt. Bơm chạy theo tải nhiệt sẽ giúp hệ thống ổn định và tiết kiệm điện.
- Cơ cấu phụ trợ khác: Một số thiết kế có thể có cửa chớp/van gió, cơ cấu kéo-nhả cáp, băng tải trong trạm đổi pin,… Những tải này thường cần điều khiển mềm và bảo vệ tốt.
Tiêu chí chọn bộ điều khiển động cơ AC phù hợp
Để chọn bộ điều khiển động cơ AC phù hợp cho trạm sạc, bạn có thể đi theo checklist sau:
-
- Đúng công suất và đúng dạng tải: Xác định tải là quạt/bơm ly tâm hay tải mô-men không đổi, rồi chọn VFD theo dòng định mức động cơ (FLA) và mức quá tải, có dự phòng hợp lý.
- Chọn phương pháp điều khiển phù hợp:
-
- Điều khiển V/f (điện áp–tần số): Cấu hình đơn giản, chi phí hợp lý, thường đủ dùng cho quạt và bơm phổ thông.
- Điều khiển vector (vòng hở/vòng kín): Nên chọn khi cần mô-men tốt ở tốc độ thấp, giữ tốc độ ổn định hoặc tải thay đổi nhanh.
- Môi trường lắp đặt và độ bền: Đánh giá nhiệt độ, bụi, ẩm, rung; chọn cấp bảo vệ/tản nhiệt phù hợp với không gian tủ và điều kiện ngoài trời để tránh quá nhiệt, giảm tuổi thọ linh kiện.
- Tương thích điện tử và sóng hài: Ưu tiên thiết bị có tài liệu hướng dẫn rõ về chống nhiễu (EMC). Nếu hệ thống nhạy nhiễu, cân nhắc thêm cuộn kháng/lọc, dùng cáp động cơ phù hợp, và nối đất đúng kỹ thuật.
- Giao tiếp và tích hợp: Nếu cần giám sát tập trung, hãy chọn loại có thể đọc trạng thái, cảnh báo, thông số vận hành và hỗ trợ giao thức phù hợp với bộ điều khiển/PLC của trạm để dễ bảo trì chủ động.
- Bảo vệ và an toàn: Tối thiểu cần bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, kẹt roto và có chức năng tự chẩn đoán lỗi để giảm thời gian dừng hệ thống.
Lời kết
Tóm lại, bộ điều khiển động cơ cảm ứng AC giúp trạm sạc vận hành ổn định hơn nhờ điều khiển quạt/bơm làm mát theo đúng tải, tiết kiệm điện và giảm rủi ro quá nhiệt. Chọn đúng thiết bị và cấu hình chuẩn sẽ tăng độ bền hệ thống và tối ưu chi phí vận hành.
Nếu bạn đang triển khai hoặc vận hành hệ thống trạm sạc quy mô, hãy ưu tiên kiến trúc “dễ giám sát – dễ tích hợp – minh bạch vận hành”. Đây cũng là hướng tiếp cận mà S.TOUCH theo đuổi khi phát triển các giải pháp quản lý và vận hành trạm sạc, giúp theo dõi trạng thái thiết bị, chuẩn hóa quy trình vận hành và mở rộng hệ thống thuận lợi theo từng giai đoạn. Liên hệ với S.TOUCH ngay để được tư vấn kiến trúc và lộ trình triển khai phù hợp.
